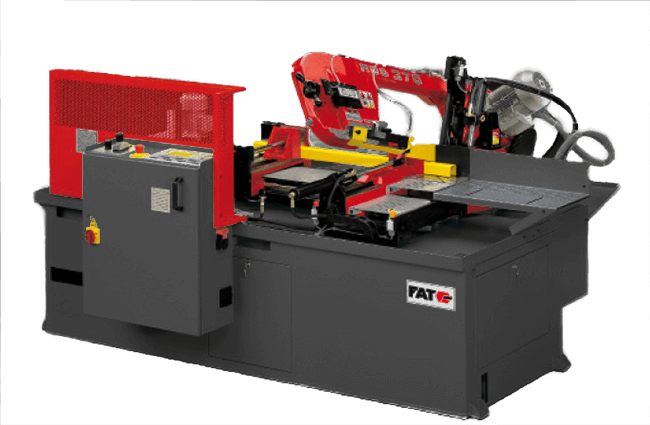

370 A DI CNC 1R/3R
» La 370 A DI CNC es una máquina para ser utilizada en carpinterías y talleres mecánicos que exigen facilidad en el uso y calidad elevada. Especialmente indicada para el corte de tubos y perfiles de pequeñas y medianas dimensiones con ángulo de corte a 60º derecha y 45º izquierda. Ideal para cualquier fabricante de marcos.
370 A DI CNC 1R/3R
» La 370 A DI CNC es una máquina para ser utilizada en carpinterías y talleres mecánicos que exigen facilidad en el uso y calidad elevada. Especialmente indicada para el corte de tubos y perfiles de pequeñas y medianas dimensiones con ángulo de corte a 60º derecha y 45º izquierda. Ideal para cualquier fabricante de marcos.
Características técnicas
Base en estructura de acero soldada. Arco en aluminio templado montado sobre cojinetes a rodillos cónicos. Grupo reductor compuesto de engranajes templados y rectificados. Grupo mordaza en fundición esferoidal, unidad de control hidráulica. Patines de guiacinta regulables en widia. Tensión de la cinta mecánica controlada por final de carrera. Cepillo . Bajada y subida rápida controlada por palpador. Carro alimentador de material con posibilidad de oscilación trasversal para facilitar la alimentación de la barra. Movimiento del carro, mediante piñones/cremallera (mod. 3R), mediante husillo a bolas comandado por un motor asincrónico trifásico con “inverter” digital. Rotación del arco mediante motor de corriente continua. Velocidad de cinta controlada por variador electrónico digital. La presión y el avance de corte son reguladas en modo infinitesimal: el avance aumenta o disminuye proporcionalmente a la resistencia y el uso de la cinta. Instalación eléctrica a baja tensión según normas CE. Acabado gofrado. CNC de control de todas las funciones de la maquina con posibilidad de memorizar hasta 30 programas de corte.
Reseña de la sierra de corte FAT 370 A DI CNC 1R.
Solicita información
Descargar la ficha
| MODELO 370 A DI CNC 1R/3R | |||||
|---|---|---|---|---|---|
| CAPACIDAD DE CORTE EN MM. | 90º | 45º Der | 60º Der | 45º Izq | |
 |
280 | 230 | 140 | 200 | |
 |
250 | 230 | 140 | 170 | |
 |
370x160 | 230x230 | 140x140 | 220x100 | |
| Dimensiones cinta LxWxH | mm. 3120x27x0,9 | ||||
| Velocidad de corte | mt./l' 20-200 | ||||
| Altura mesa de trabajo | mm. 835 | ||||
| Carrera | 1R | mm. 1000 | |||
| 3R | mm. 3000 | ||||
| Bajada | Rápida | mt./l' 3500 | |||
| Trabajo | mt./l' 0-200 | ||||
| Presión de Corte | bar 4-20 | ||||
| Desperdicio final | mm.200 Derecha / 550 Izquierda | ||||
| Potencia | Bomba hidráulica | Kw. 0,55 | |||
| Refrigerante | Kw. 0,12 | ||||
| Motor cinta | Kw. 0,9-1,5 | ||||
| Dimensiones máquina | 1R | mm. 3000x2000x1820 | |||
| 3R | mm. 4800x2000x1820 | ||||
| Dimensiones transporte | 1R | mm. 2400x1600x1700 | |||
| 3R | mm. 4600x1600x1700 | ||||
| Peso | 1R | Kg. 1200 | |||
| 3R | Kg. 1850 | ||||
Accesorios estándar
Rotación de arco CNC.
Cilindro desplazamiento mordaza.
Limpiacepillo cinta motorizada.
Evacuador de virutas.
Rampa para descargar piezas.
Características técnicas
Base en estructura de acero soldada. Arco en aluminio templado montado sobre cojinetes a rodillos cónicos. Grupo reductor compuesto de engranajes templados y rectificados. Grupo mordaza en fundición esferoidal, unidad de control hidráulica. Patines de guiacinta regulables en widia. Tensión de la cinta mecánica controlada por final de carrera. Cepillo . Bajada y subida rápida controlada por palpador. Carro alimentador de material con posibilidad de oscilación trasversal para facilitar la alimentación de la barra. Movimiento del carro, mediante piñones/cremallera (mod. 3R), mediante husillo a bolas comandado por un motor asincrónico trifásico con “inverter” digital. Rotación del arco mediante motor de corriente continua. Velocidad de cinta controlada por variador electrónico digital. La presión y el avance de corte son reguladas en modo infinitesimal: el avance aumenta o disminuye proporcionalmente a la resistencia y el uso de la cinta. Instalación eléctrica a baja tensión según normas CE. Acabado gofrado. CNC de control de todas las funciones de la maquina con posibilidad de memorizar hasta 30 programas de corte.
Accesorios estándar
Rotación de arco CNC.
Cilindro desplazamiento mordaza.
Limpiacepillo cinta motorizada.
Evacuador de virutas.
Rampa para descargar piezas.
Reseña de la sierra de corte FAT 370 A DI CNC 1R.
Accesorios Opcionales
Dispositivo de corte en seco. Regulación presión mordaza. Control desviación cinta. Cárter de protección posterior. Camino de rodillos de entrada y salida en varias medidas. Cargador lineal de 10 estaciones. Cargador para tubos máx.dia.120×3 mm. Dispositivo de corte en paquete mecánico/hidráulico.
